Coordonnées géographiques sur la 6966

Résumé. chapitre 2 page 3 bis .

Travail sur la carte marine. Comment déterminer les coordonnées d'un point sur une carte. Latitude et Longitude.

Plan

Cas concret:
Comment déterminer les coordonnées d'un point sur une carte. Latitude et Longitude.
Ce cours doit aider les personnes qui veulent préparer le permis hauturier.
Maintenant la navigation se fait avec un GPS et nous allons envisager les explications avec un positionneur.
Cette opération est primordiale à savoir faire pour entrer dans un GPS les coordonnées du point vers lequel nous voulons aller. L'appareil vous donnera le cap à suivre et la distance.

Détermination des coordonnées géographiques d'un point sur la carte. Latitude et Longitude

Cas concret. Nous sommes devant Granville et nous voulons déterminer la latitude et la longitude de la tourelle du Loup.

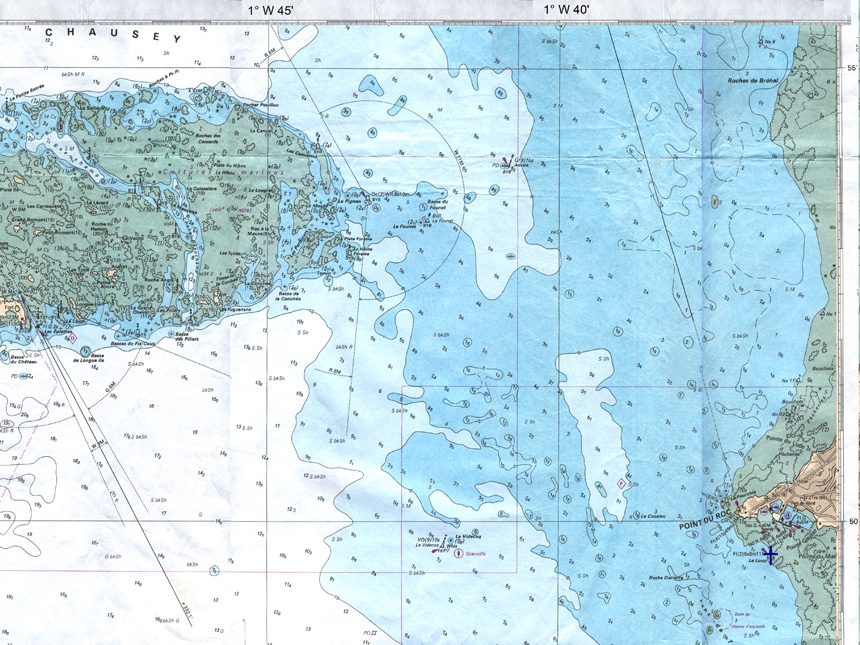

Image N°1. La tourelle du Loup se situe au sud du port de Granville: danger isolé


En latitude :

Deux méthodes sont possibles:

La première à l'aide d'un compas à pointes sèches. (pas d'image)

Nous écartons les deux branches d'un compas en mettant une pointe sur la tourelle du Loup et l'autre sur le premier parallèle repéré (dans notre cas 48°50N) en prenant soin que les deux pointes se situent sur une ligne verticale. Nous positionnons le compas sur l'échelle des latitudes à droite, en maintenant l'écartement. Une pointe sur la latitude 48°50N, l'autre nous donne la valeur de la latitude recherchée.

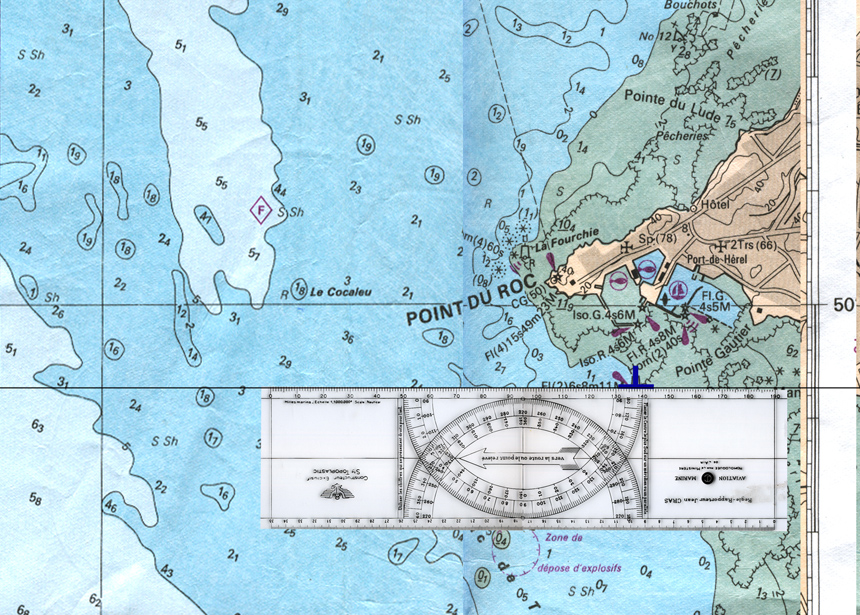

La seconde méthode avec la règle Cras. ( utilisée ) Image 2

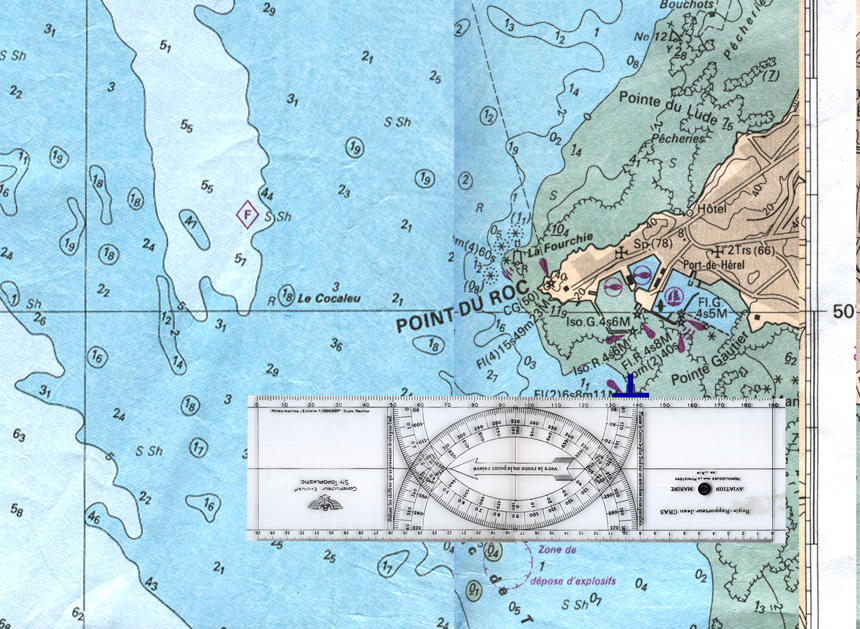

Positionner la règle Cras, horizontalement, parallèle à un parallèle passant par la tourelle.





Tracer un parallèle avec la règle( ligne noire).






Lire la valeur de la latitude.

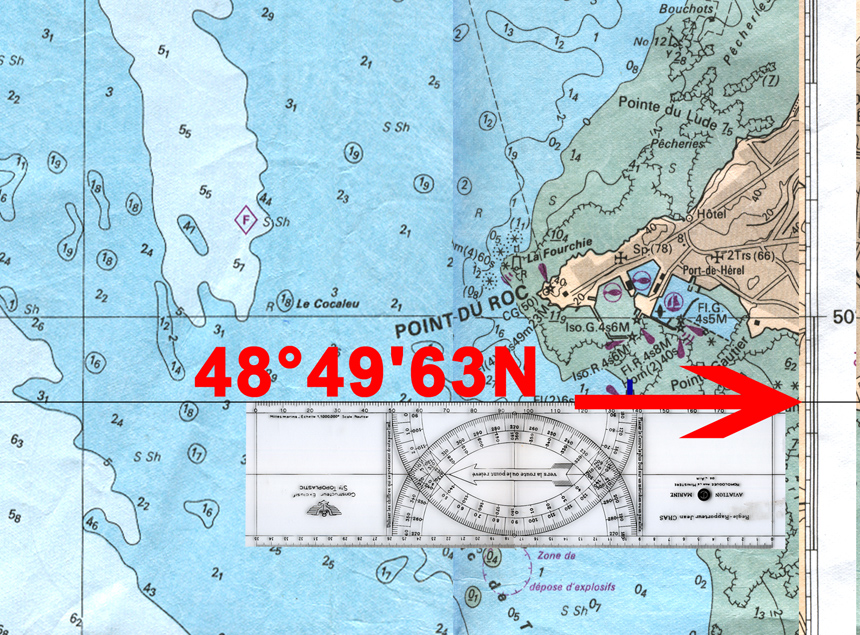

Nous sommes au dessous de la latitude 48°50'n. La ligne noire coupe l'échelle au dessus de 49'. Entre le 50'et 49', la minute est matérialisée par un trait noir vertical. Les autres minutes au dessus et au dessous n'ont pas de trait. Nous sommes a peu près au 63/100 de la minute 49.

L = 48 °49', 63N

En longitude : mêmes méthodes
La première à l'aide d'un compas à pointes sèches. (pas d'image)

Nous écartons les deux branches d'un compas en mettant une pointe sur la tourelle du Loup et l'autre sur le premier méridien repéré (dans notre cas 1°50N) en prenant soin que les deux pointes se situent sur une ligne horizontale. Nous positionnons le compas sur l'échelle des longitudes en haut, en maintenant l'écartement. Une pointe sur la longitude 1°50N, l'autre nous donne la valeur de la longitude recherchée.

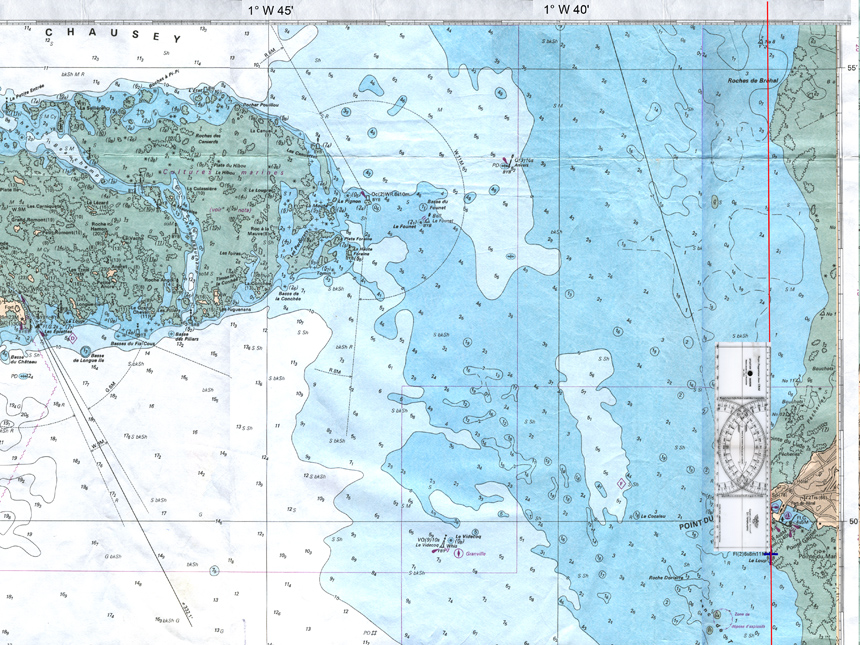

La seconde méthode avec la règle Cras. ( utilisée ) Image 5
Positionner la règle Cras, verticalement, parallèle à un méridien passant par la tourelle.
Tracer un parallèle avec la règle( ligne rouge).






Lire la valeur de la longitude.

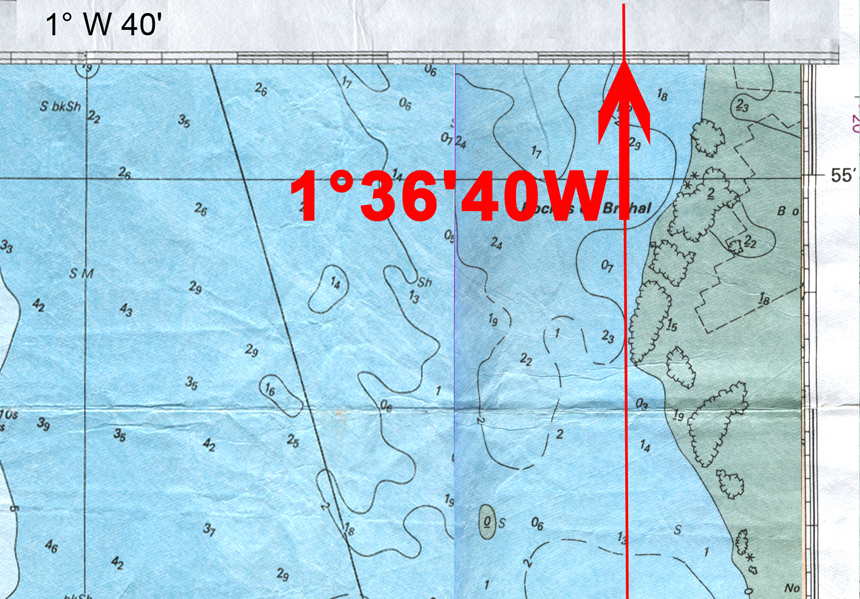

Nous sommes à droite de la latitude 001°50'N et elle diminue vers la droite. La ligne rouge coupe l'échelle entre le 37'et 36'. Les minutes sont alternativement claires et foncées. Nous sommes a peu près au 4/10 de la minute 36.
G = 001°36', 40W

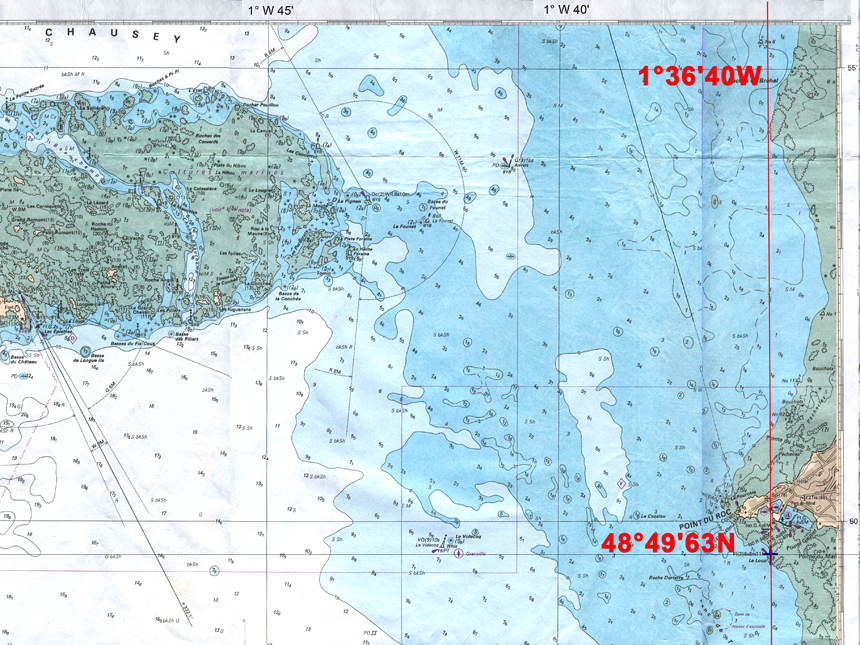

Résultat: la position géographique de la tourelle est
L = 48 °49', 63N
G = 001°36', 40W.
Présentation des coordonnées:
Souvent les coordonnées sont données dans l'ordre suivant : latitude et après longitude.
Les longitudes s'inscrivent avec trois chiffres de 0° à 180° avant le symbole° et les latitudes avec deux chiffres de 0° à 90° avant le symbole °.
Ce paragraphe a été modifié en novembre 2008, suite à une remarque qui m'a été envoyée par mail. Merci.

Nous avons consulté l'Almanach du marin breton 2006 qui donne les chiffres suivants. Page 201. 48°49', 6N et 001°36', 2W
