Mesure d'une distance sur la 6966

Résumé. chapitre 2 page 2 bis.

Travail sur la carte marine. Tenir l'estime. Mesure d'une distance entre deux points de route.

Plan

Mesure d'une distance entre deux points de route.

Introduction

Nous avons décidé de naviguer de Granville vers Chausey. Nous partons de la tourelle du Loup devant Granville pour aller à la bouée des épiettes sous la grande île de Chausey, l'entrée du sound. Nous allons mesurer la distance qui existe entre le loup et les épiettes.

Mesurer la distance entre deux points de route.

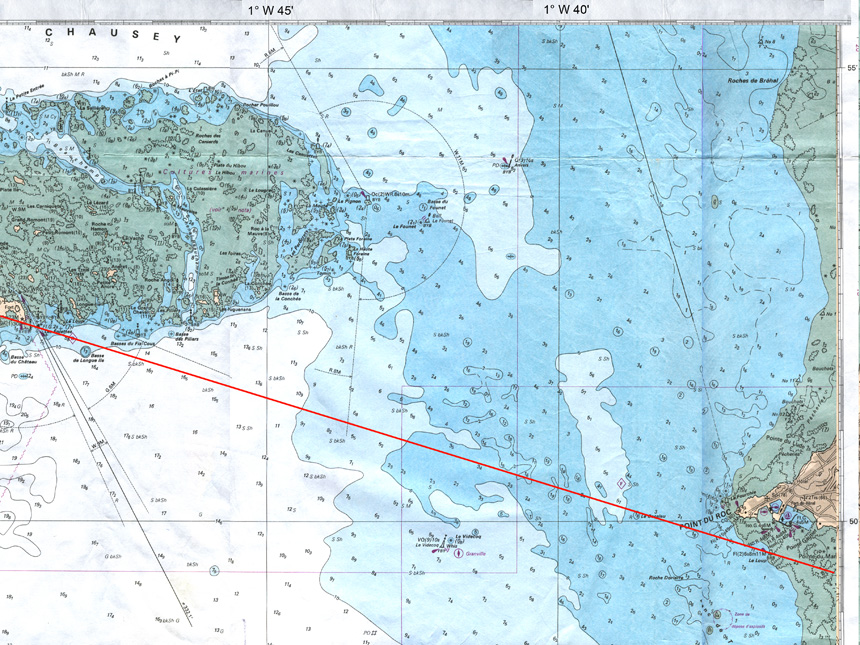

La route entre Granville et Chausey.
Elle est matérialisée par la ligne route.

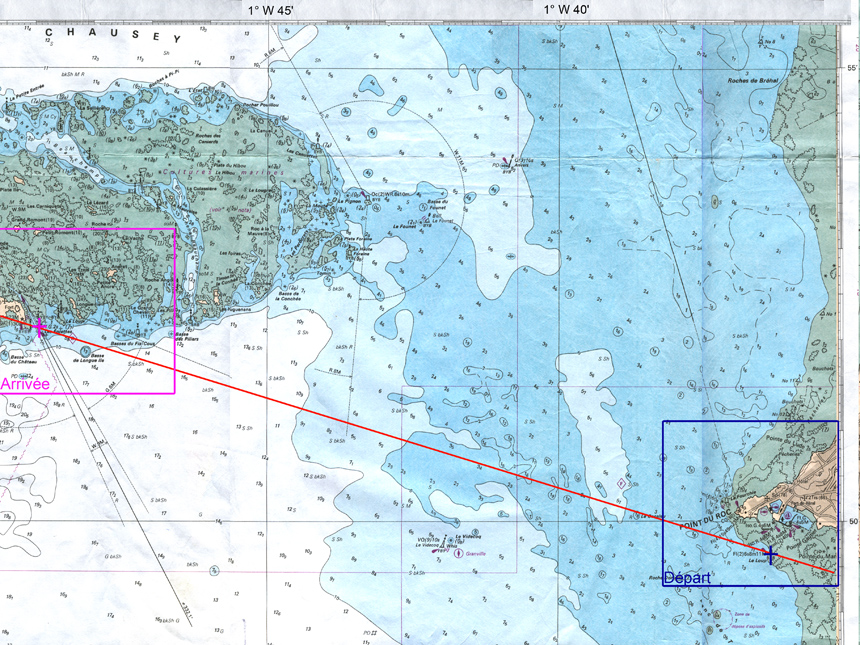

Points de départ et d'arrivée.
Nous partons de la tourelle du Loup devant Granville, située à droite en bas, dans le cadre bleu.
Nous arrivons à la bouée des épiettes sous la grande île de Chausey, l'entrée du sound, située à gauche en haut, dans le cadre rouge.
Nous avons déjà calculé dans un autre exercice, la route vraie.
Maintenant nous voulons connaître la distance qui sépare ces deux points.
Dans notre cas, la mesure sera faite en deux fois car la distance est supérieure à 5 milles.
Rappel (Projection Mercator: sujet vu par ailleurs) Lien

Il faut mesurer les distances sur l’échelle des latitudes à la même latitude.

Le Mille marin ou mille nautique représente un arc de méridien de 1 minute. Il vaut 1852 mètres. Pour mesurer les distances, nous utilisons la longueur d’un arc de méridien de 1 minute sur la même latitude.
Dans notre exercice, nous avons réduit la carte et nous ne disposons sur l'échelle des latitudes que de 5'ou 5 milles. Cela parait compliqué, mais les manipulations sont instructives.

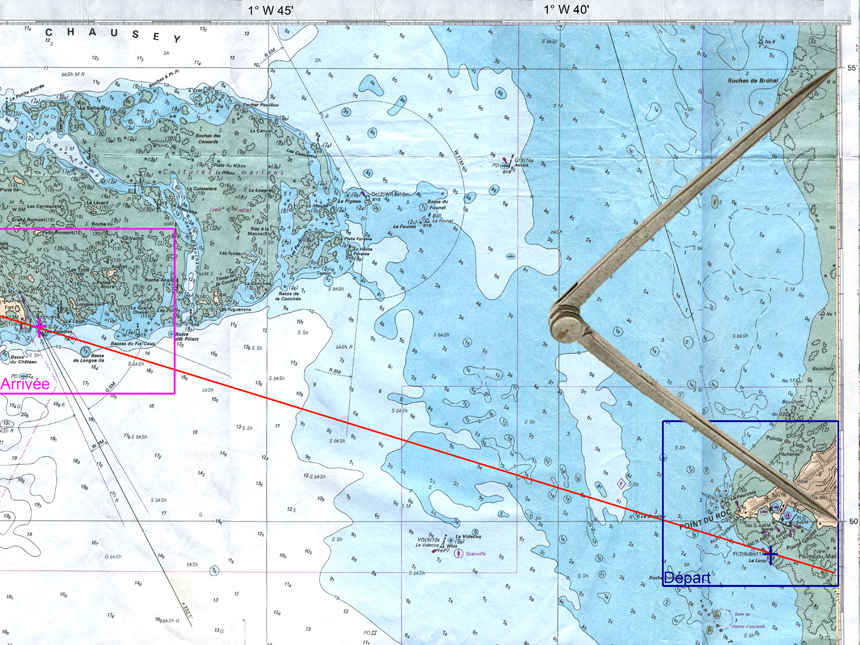

Écartement de 5 milles du compas à pointes sèches.
Positionnez un compas à pointes sèches sur l'échelle des latitudes à droite. Celle de gauche n'est pas visible, mais elle est identique.
Vous remarquez sur cette échelle deux chiffres 50 et 55 à droite des deux lignes horizontales qui représentent les latitudes 48°55'et 48°50'. L'écart entre ces lignes représente 5 minutes de latitude et 5 milles. Les minutes sont matérialisées par des espaces clairs et foncés d'une façon alternative. Attention cette matérialisation dépend de l'échelle de la carte.
La première minute au dessus de 50'est claire.
La seconde est foncée.........
Mettez une pointe sur le 50'et l'autre sur 55'. L'écartement représente 5 milles.

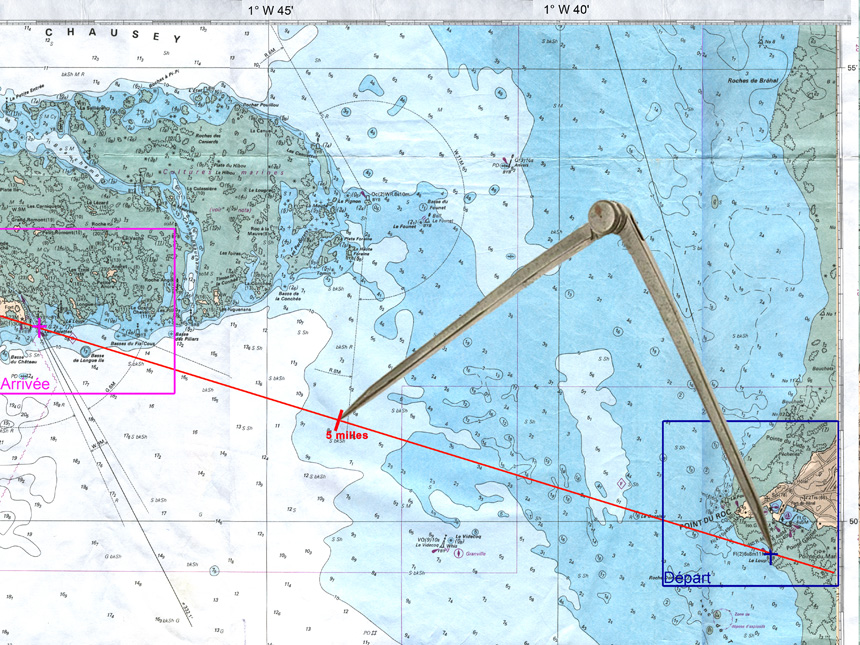

Report du compas sur la route.
Déplacez le compas sans modifier l'écartement sur la route (ligne rouge).
Mettez une pointe sur la tourelle du loup et l'autre sur la route.
Au niveau de cette dernière, tracez un trait rouge et notez 5 milles.

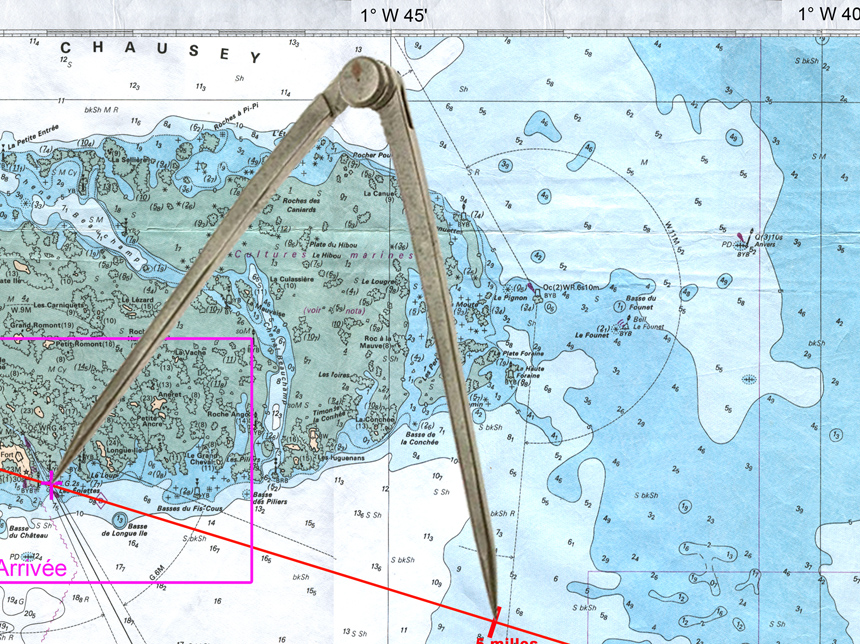

Mesure de la distance restante.
Déplacez votre compas en modifiant l'écartement.
Une pointe sur le trait de 5 milles.
L'autre sur la bouée des épiettes.

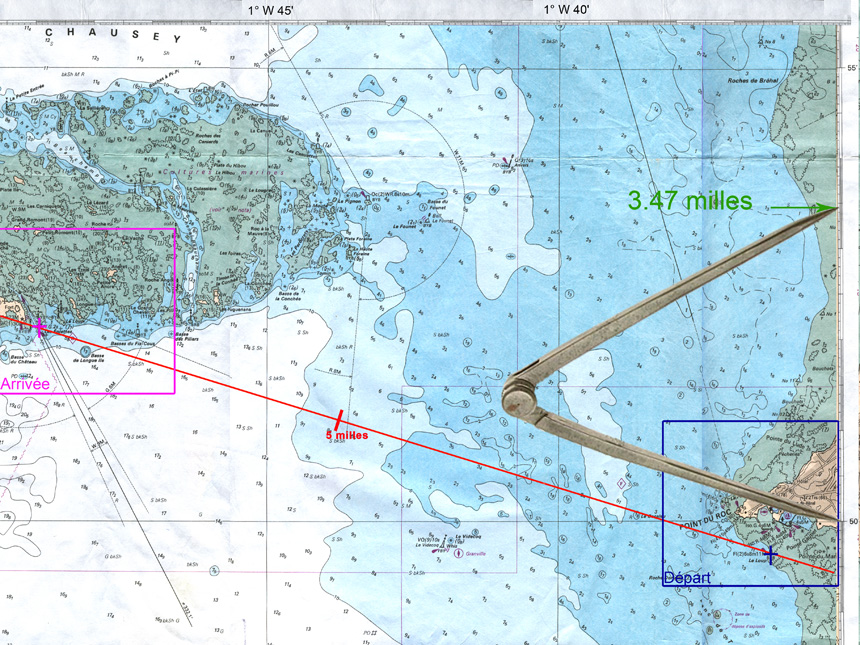

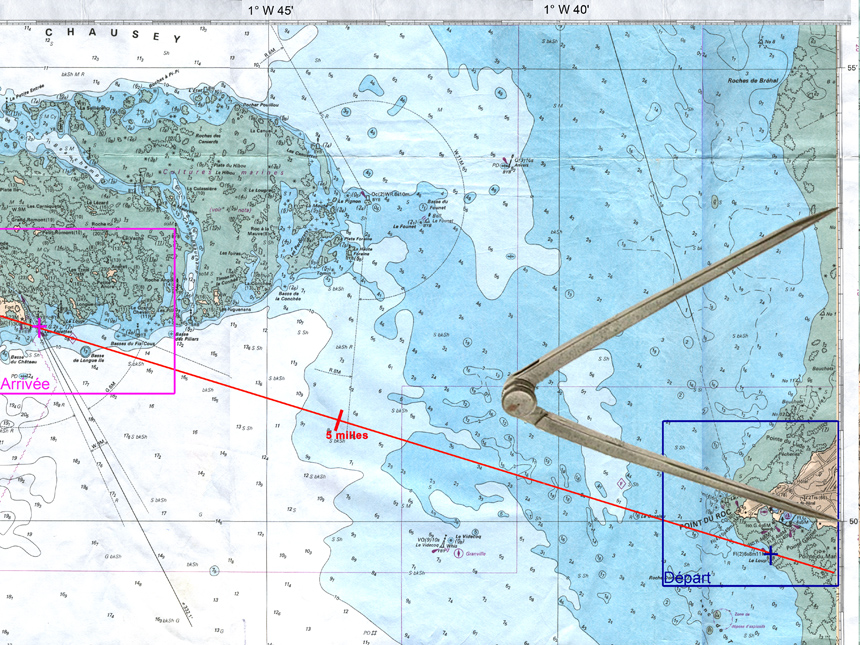

Le compas sur l'échelle des latitudes.
Déplacez le compas sans modifier l'écartement sur l'échelle des latitudes.
Mettez une pointe devant la latitude 50'et l'autre vers le haut.
Au niveau de cette dernière, tracez un trait rouge et notez 5 milles.

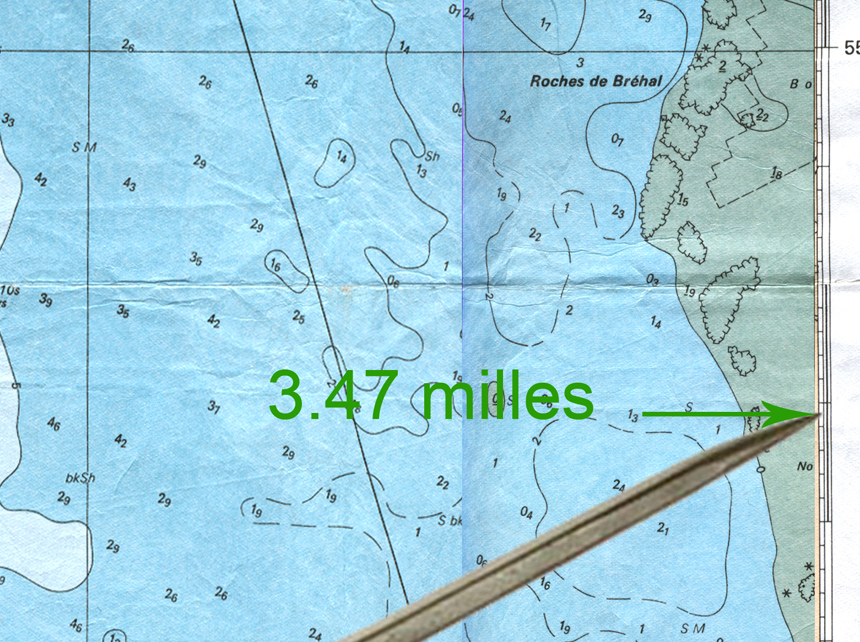

Lecture de la distance.
L'autre pointe se situe entre 53'et 54'(zone foncée).
nous lisons 3, 47 milles.






Résultats:
La distance qui sépare la tourelle du Loup et la bouée des épiettes est égale à 5 + 3, 47 = 8, 47 milles.
