Les types de cartes

Résumé. chapitre 1 page 2.

Les fournisseurs de cartes dont le Shom mettent à la disposition des navigateurs des cartes différentes par leurs types et catégories.

Plan

Le Shom
Les types de cartes.
les catégories de cartes.
Le shom.
Le choix des cartes avant une croisière.



Le principal fournisseur des cartes marines en France est le SHOM ou Le Service Hydrographique et Océanographique de la Marine qui propose deux types de cartes:.

Types de cartes

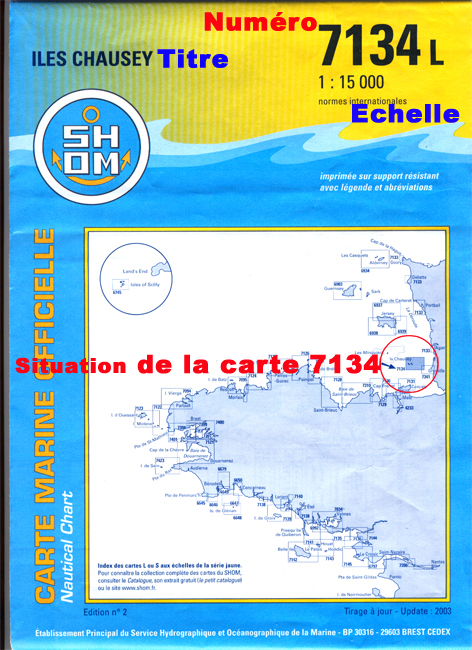

La carte L, imprimée sur un papier résistant mieux à l’humidité offre une plus grande longévité, au format A4. Elle remplace les anciennes cartes P
Elles sont déclinées en trois "séries" caractérisées par leur couleur suivant la gamme d'échelles :
• Pilotage côtier, de l'ordre du 1:20 000 bandeau jaune
• Pilotage hauturier, de l'ordre du 1:50 000 bandeau rouge
• Cabotage, traversée, de l'ordre du 1:150 000 et au-delà bandeau vert
Le verso de la carte L, identique quelle que soit la région couverte et la gamme d'échelles, est utilisé pour reproduire les extraits de l'ouvrage 1D, "Symboles et abréviations figurant sur les cartes marines françaises" jugés les plus utiles pour exploiter correctement la carte. Des extraits de l'ouvrage"Naviguer en sécurité" y sont également reproduits.
La carte G représentant la nature des fonds, est faite pour les pêcheurs.
Il faut différencier deux mots : échelle et format
L’échelle est un rapport entre une distance sur terrain et la représentation de cette distance sur la carte. Le format qui représente la taille de la carte Le Shom propose les cartes imprimées sur papier qui se plient au format A4 (21 * 29, 7 cm )

Plusieurs catégories

Nous trouvons plusieurs catégories de cartes marines, selon leur échelle :
Les cartes océaniques des grandes traversées
Traversée de l’atlantique.. Route du rhum N° 6561. Échelle 1:7. 620. 000
Les cartes d'atterrissage
La manche N° 7040. échelle 1 :560. 000
les cartes de navigation côtière
Des Héaux-de-Bréhat au Cap Lévi N° 6966 échelle 1 : 155 508
De Saint Agnes Head à Dodman Point - Isles of Scilly 6967 échelle 1 : 153 539
La pointe du Grouin à la pointe d’Agon N° 7156 échelle 1 :48. 800
les cartes de détail de navigation côtière à grande échelle.
Les abords de Granville N° 7341. Échelle 1 :15. 000
Les îles Scilly N° 6745. Échelle 1 :25. 000

Choix des cartes

Exemple. Si nous désirons faire une croisière de Granville vers les îles Scilly. Quelles cartes choisir ?

Pour sortir de Granville la 7341
Pour passer à l’est de Chausey, la 7156
Pour naviguer entre les îles anglo-normandes la 6966
Pour traverser la Manche la 7040.
Pour atterrir sur la pointe sud de l’Angleterre et les îles Scilly la 6967
Pour entrer et naviguer dans les îles la 6745
Ce n’est pas tout. A bord, vous devez posséder toutes les cartes de navigation côtière pour faire escale sur l’une des îles ou sur les cotes bretonnes ou anglaises en cas de tempête imprévisible, état de santé grave ou pour débarquer un équipier invivable.
LE s. H. O. M. Le Service Hydrographique et Océanographique de la Marine ( Administration qui établit les cartes marines françaises et aussi beaucoup d'autres documents nautiques comme l'Annuaire des marées, les Livres des Feux, les Instructions Nautiques, etc. ).
Établissement Principal du s. H. O. M., 13 rue du Chatelier, B. P. 426, 29275 Brest Cedex.

Le catalogue des ouvrages est disponible au salon de Paris ou sur le site : http://www.shom.fr
