La topographie des cartes

Résumé. chapitre 1 page 4.

Sur la partie terrestre des cartes, des symboles et abréviations identifient les paysages et les amers : détails naturels et les constructions artificielles visibles de la mer.

Plan

Symboles et abréviations des cartes marines.
Topographies naturelle et artificielle.
Détails naturels.
Topographies naturelle et artificielle Topographies naturelle et artificielle.
Détails artificiels
Amers
Ports



Une grande partie de ce chapitre sur les cartes correspond à l'ouvrage 1D édition N°3 2002 du Shom. Nous avons emprunté des images pour expliquer clairement. Cet ouvrage doit être à bord pour le consulter en cas de doute ou d'oubli. Les lettres correspondent à celles des pages de l'ouvrage.
par exemple les détails naturels font partie des pages IC.

1 Topographies naturelles et artificielles IC à IG

Cette partie est divisée en 4 parties:
1 Topographie naturelle
2 Topographie artificielle
3 Amers
4 Ports

11 Topographie naturelleIC

Quelques exemples les plus intéressants.



Côte parfaitement connue. (dans tous les cas,
un trait de côte plein symbolise une côte connue)

Côte insuffisamment connue.
(à considérer avec grande prudence)

Falaises, côte abrupte, côte rocheuse abrupte.
(Les hachures symbolisent un dénivellé)

Monticules ( ces hachures symbolisent un relief
ou une élévation du sol. )





Côte basse



Rivage de sable



Rivage de galets ou de cailloux



Dunes





Courbes de niveaux avec sommet coté
(elles symbolisent un relief avec un sommet coté)



Sommets cotés




Courbes de niveau approximatives avec altitude approchée




12 Topographie artificielle ID

Les pages ID correspondent aux symboles des agglomérations, bâtiments, routes, voies ferrées, aérodromes et autres constructions. C'est de la topographie terrestre qui n'est pas notre souci parce qu'elle est peu visible de la mer. Si vous ne connaissez pas le symbole, vous cherchez la signification dans l'ouvrage 1d.

13 Amers IE

Cette topographie est visible du large. Ce sont les amers ou repères caractéristiques et visibles de la mer. Quand vous les aurez bien reconnus et situés sur les cartes, vous pourrez faire des relèvements dessus.
Des exemples intéressants:

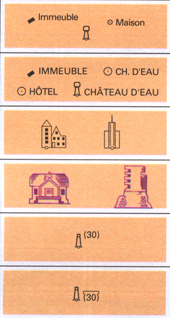

Exemples d'amers.


Exemples d'amers remarquables.


Croquis d'amers (en position)


Croquis, vues (hors position)


Altitude d'un édifice au dessus du niveau
des référence des altitudes


Hauteur d'un édifice au dessus du sol.

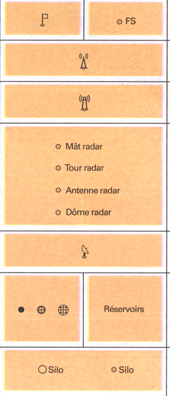

Mât de pavillon


Mât radio, mât de télévision

Tour radio, tour de télévision, pylône


Mât radar
Tour radar
Antenne radar
Dôme radar


Antenne à réfecteur


Réservoirs, citernes


Silo






Tour


Château d'eau, réservoir d'eau sur une tour


Cheminée

Torchère ( à terre)

Monument


Moulin à vent

Moulin à vent, en ruine, sans ailes


Éolienne (à venir, beaucoup en projet en Manche)



14Ports IF

Ports. Quelques exemples les plus intéressants.

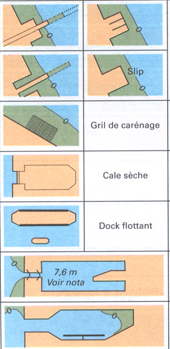

Cale de halage, slip, rampe.


Cale de halage, slip, rampe.


Gril de carénage


Cale sèche, bassin de radoub


Dock flottant


Bassin à flot


Bassin à marée, port à marée

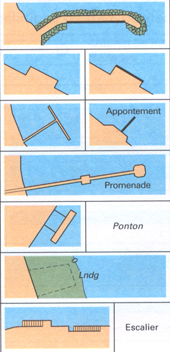

Môle( avec possibilité d'amarrage)


Quai


Appontement, jetée


Appontement touristique


Ponton


Zone de débarquement pour petits navires.


Débarcadère avec escalier.



Maintenant la topographie est finie, nous allons nous commencer la partie la plus intéressante et importante : l'hydrographie ou l'étude des fonds.
